LG 32 warna cacat seperti lukisan.

LG Lcd 32

• Tcon terpisah…

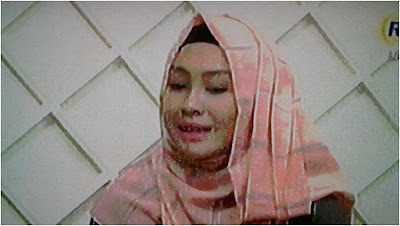

• Problem gambar cacat seperti contoh gambar.
• Warna kulit tidak halus, tapi berubah seperti lukisan.

Solved pakai jurus pertama.

• Lcd sudah digunakan hampir 5 tahun.
• Ini perlu dilakukan………terutama jika pesawat sudah cukup lama digunakan, dimana kemungkinan kontak LVDS mengalami oksidasi.
• Langsung bersihkan kabel LVDS dari motherboard ke Tcon, dan kabel MINI-LVDS dari Tcon ke panel menggunakan karet penghapus (  bhs. Jawa setip ).
• Masing2 bersihkan kedua ujungnya.



******

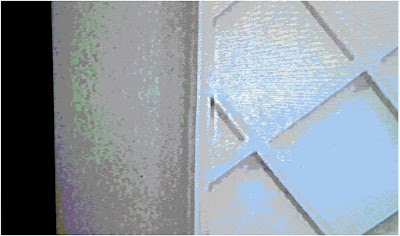

Kasus dengan gejala yang sama, seperti gambar berikut :

Jalur LVDS pada mainboard menggunakan R Network. Ada salah satu jalur yang nilai R nya molor.

*****************

Panasonic chasis China mati total

Panasonic 32 dg chasis china VST.59S PB788
Problem mati total.

Cek tegangan 12v dari power suply ...hadir
Cek tegangan pd kaki2 Xtal.......N(Not Good) alias nol

Ini ada beberapa kemungkinan penyebabnya...
- ic chip rusak short
- ic chip belum dapat tegangan st-by....
- karena dc-dc stepdown rusak....atau jalur tegangan stby ada yg short (output dari dc-dc)

Pelototi motherboard...

• Hanya terlihat ada sebuah ic dc-dc...
• Cek dengan ohm meter bagian output dc-dc......
• Yes....output short....

• Putus jalur output yang ke sirkit lain....bukan ic chip........optimis ada harapan.
• Jelas sirkit dc-dc yg short....
• Lepas C smd filter tegangan output dc-dc.......yes......C smd inilah biang keroknya...
• Kalau cuma C semacam ini sih banyak dikolong meja....
• Alhamdullilllah....rezeqy pembuka pagi hari ini di mudahkan.

**********************



Penyebab tegangan Vin modul Tcon drops

Kasus :

• Tegangan Vin drops.
• Jika kabel LVDS dilepas….tegangan normal.
• Ini menunjukkan bahwa Tcon bermasalah.

Untuk meng-analisa penyebab problem ini….maka kita harus pahami dulu cara kerja Tcon.

• Macam2 tegangan2 Tcon dihasilkan oleh sebuah ic yang dinamakan ic Multi Power-suply atau kadang disebut ic Dc-Dc tcon.
• Sirkit dc-dc yang berhubungan langsung dengan tegangan Vin adalah (1) Pembangkit tegangan AVdd dan (2) Pembangkit tegangan 3.3v

Umumnya problem disebabkan pada sirkit pembangkit AVdd.

Gbr.1 adalah contoh sirkit pembangkit AVdd.

• Tegangan Vin 12v masuk ke Vcc ic dc-dc.
• Tegangan Vin 12v juga masuk Q1 yang ada didalam ic melalui kumparan L (garis merah),
• Q1 ini di-switch on-off dengan frekwensi tinggi oleh gate-driver.
• Akibatnya pada kumparan L akan di-induksikan pulsa2 tegangan yang lebih tinggi dari Vin.
• Tegangan induksi ini kemudian disearahkan oleh Diode dan di filter oleh kapasitor Co sebagai tegangan Avdd yang besarnya sekitar 16v (garis biru).

Tegangan AVdd digunakan untuk mensuply :

• IC Gamma.
• Sirkit pembangkit tegangan Vgh  untuk di-dua kali lipatkan (voltage doubler)……..sehingga Vgh = 2 x Avdd.
• Pada jenis panel tertentu kadang ada juga yang mensuply panel kaca atau ic COF data gambar*.

Dengan memahami cara kerja pembangkit AVdd dan fungsinya tersebut,  jika tegangan input Tcon drops, maka dapat kita simpulkan macam2 penyebabnya, yaitu

• C input short.
• Pin Vcc ic dc-dc short.
• Pin Q1 dalam ic dc-dc short.
• Co short.
• IC Gamma short.
• Mungkin panel kaca jalur atau COF data gambar short *.

**************************
