Eksperimen lampu led lidi

Lihat dijual di toko Sinar Baru Jogja kok ada semacam lampu led lidi…….

Tidak tahu fungsi sebenarnya untuk apa?
Vcc 12v
Base (dasar) menggunakan bahan aluminium….
Panjang 1m….
Jumlah lampu gak sempat hitung….
Permukaan lampu ditutup dg lapisan kenyal yg berwarna kuning……
Klo dinyalakan warna yg keluar adalah putih…..





Ini sangat berbeda dg led lidi yg sudah ada, dimana :

Panjang hanya sekitar 40cm...

Pakai beberapa lampu led kotak persegi panjang yg bisa terlihat........dan bisa dicopot atau diganti baru.

Tegangan Vcc hanya 9 -10.5v.....

Terdiri dari beberapa set lampu led yg diparalel,......dan masing2 set  pakai 3 bh led yg diseri.

Model ini bisa dipotong.......asal memotongnya harus kelipatan 3 lampu.....misalnya 3, 6, 9, 12 dst.

Biasanya dijual bersama Inverternya.

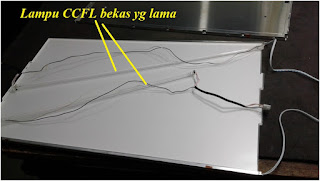

Pengin coba2 utk modifikasi LG 22 yg masih menggunakan lampu Edge BL CCFL atas-bawah.....

Yang jadi pertanyaan, “Apakah led lidi bisa dipotong jadi dua bagian ???”

Susunan lampu2 gak paham…., karena gak kelihatan….

Seri berapa ?.....Paralel berapa ?

Tapi berdasar hitungan kasar..........klo pakai led 3v........maka diseri 4 bh

Wis….coba2 aja???…..Klo gagal ya  kehilangan Rp65.000.

Nekat……Potong jadi 2 bagian….
Lho hasilnya lampu  kok malah gak nyala……???
Mikir dulu.......????
Setelah korek2 dikit ujung bagian yg dipotong…….. pelajari jalur lampu2 led…..
Sedikit solder jalur……achirnya lampu bisa nyala……
Masing2 dengan tegangan 6v

Coba hidupkan…. Wowwww…..bagian lampu yg dikorek, yg kehilangan lapisan kuning kenyal……warna berubah jadi biru????
Terpaksa kumpulis serpihan2 kecil……
Lekatkan lagi pakai lem UHU untuk menutup lampu2 led yg lapisannya hilang…..agar lampu kembali berwarna putih.

Coba pasang pd panel LG22…. Lebarnya pas…
Panjang kelebihan sedikit….
Dengan sedikit meng-gerinda bagian tertentu….achirya lampu bisa dipasang…
Disambung seri agar bisa dipasang ke 12v…

Vcc yang tersedia dari pesawat 15v….. Tambah pasang ic 78R12…….untuk menurunkan tegangan……..sekalian berfungsi sebagai switch on-off….

Arus total led terukur hanya 100mA.........sehingga diperkirakan cukup awet.

Alhamdullillah……..sukses berhasil.

Kesimpulan :

Lampu ini hanya dboleh dipotong dikurangi 1/3 atau 1/2nya.

Lapisan penutup lampu yg berwarna kuning dan kenyal tidak boleh dibuang (dicongkel).

********************
