Cara cut panel.

 Panel problem seperti :

• Gambar berubah warna puyeh atau kemerahan.
• Gambar getar vertikal.
• Gambar double vertikal.

Hal seperti ini biasa terjadi pd panel tanpa kupingan yg menggunakan sistem double ScanDriver kiri-kanan.

Pulsa ScanDriver kiri-kanan kerjanya harus sinkron serentak bersamaan.

Jika karena sesuatu hal salah satu sisi ScanDriver problem, maka kerjanya tidak sinkron lagi, sehingga menyebabkan timbulnya gejala seperti diatas.

Kerusakan semacam ini untung2an dan akal2an kadang bisa diselesaikan dengan meng-CUT salah satu jalur2 ScanDriver sisi yg bermasalah. Maslah keawetan juga merupakan untung2an, sehingga dalam waktu tdk lama mungkin saja akan rusak lagi, dan tdk dapat diatasi lagi.

Jika kedua sisi bermasalah semua, maka tdk mungkin lagi bisa diselesaikan.

Jalur2 ScanDriver panel merk2 yg berbeda mempunyai istilah atau nama yg beda2, walaupun prisnsipnya mempunyai fungsi yg sama. Pulsa2 ini dihasilkan oleh ic Level Shifter.

• Panel Samsung mempunyai nama : Ckv1, Ckvb1, Ckv2, Ckvb2, STV. Pada panel besar Ckv, Ckvb mungkin ada 3 atau 4.
• Panel LG mempunyai nama2 Clk1, Clk2, Clk3, Clk4, Clk5, Clk6, VST.  Biasanya ditandai dengan adanya sederetan 6 bh R Jumper.
• Panel AUO mempunyai nama Lc1, Lc2, STV. Jumlah jalur Hc bisa berbeda, ada yg menggunakan 2, 4, 6, 8 jalur sesuai ic Level Shifter yg digunakan.

* Untuk panel Samsung Level Shifter umumnya tidak berdiiri sendiri, tapi jadi kestuan dg ic dc-dc pembangkit tegangan2 Tcon. Misalnya seperti BD8193, SM4151, SM4186.

*********************

ACF (Anisotropic Conductive Film)



Tab Bonding.....

Banyak yg tanya2.....yang dipakai sebagai bahan perekat apa sih?

Jalur2 pd pcb Tcon masih dapat dilihat dg mata atau kaca pembesar biasa dg pembesaran 2 sampai 5 kali lipat). Maka beda dengan jalur panel kaca (dinamakan ITO) yang sangat lembut yang hanya bisa dilihat dg Mikroskop biasa atau Mikroskop Digital  yang mempunyai 1000 atau 1500 kali pembesaran. Sebagai contoh, sebuah kupingan mungkin mempunyai sebanyak 300 jalur lebih.

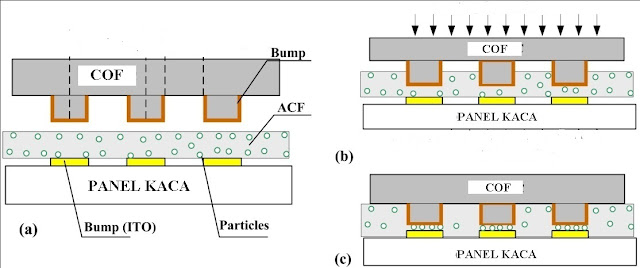

Maka cara penyambungan jalur ITO dengan jalur COF (dinamakan BUM), atau antara COF dg pcb Tcon biasa digunakan bahan khusus  yg dinamakan ACF (Anisotropic Conductive Film).

ACF dijual dalam bentuk pita reel semacam double selotape, dengan lebar bervariasi antara 1 sampai 3 milimeter, panjang per/reel 50 sampai 200m, ketebalan 10 sampai 50 mikrometer.

ACF mampu digunakan untuk menyambung jalur2 halus yag lebarnya kurang dari 100 mikrometer.

Untuk menyambung  secara optimal dg ACF dibutuhkan gabungan antara PANAS , TEKANAN  dan LAMA WAKTU  yg tepat spesifikasinya telah diberikan oleh pabrikan pembuat ACF.

ACF mempunyai “masa simpan”. Umumnya setelah 1.5 tahun lebih baik tdk digunakan.

Panas disini adalah spesifikasi panas ACF, maka panas Head solder tentu saja dibutuhkan lebih besar sedikit.

 ACF terdiri dari bahan semacam lem perekat yang didalamnya terdapat partikel2 berbentuk bola2 super lembut yg sifatnya bisa sebagai penghantar, yag tersebar secara acak

Ketepatan dalam menentukan Panas & Tekanan sangat penting, karena menentukan hasil achir yg optimal.

• Tekanan kurang menyebabkan partikel bola kurang nempel sempurna, sehingga dapat menyebabkan “kontak resistance” buruk
• Tekanan over menyebabkan bola2  penyet sampai gepeng sekali. Ini dapat menyebabkan short sirkit antara jalur yg berdekatan.

Masa simpan ACF.

 Masa simpan 18 bulan jika disimpan pd temperatur 5 derajad Celcius dg kemasan asli belum dibuka (berdasar Spesifikasi ACF merk 3M 7303). Untuk merk lain bisa berbeda, maka sebaiknya baca spesifikasinya dulu. Karena itu sebaiknya setelah dipakai segera kemasan ditutup rapat lagi dan disimpan pd pndingin.

 Masa simpan 9 bulan jika disimpan pd ruangan suhu 25 derajad Celcius dg kemasan asli belum dibuka.

ACF mesti di jaga dari kelembaban tinggi, karena bisa menyerap uap air. Hal ini dapat mengakibatkan timbulnya gelembung2 udara saat dipanaskan pd saat proses pemakaian. ACF sebaiknya disimpan dg diberi absorber (bahan pneyerap kelembaban yg bisa dijumpai pd kemasan obat2an)

ACF yang disimpan pd pendingin, maka tunggu 30 menit sebelum digunakan.

****************
