LG Chasis LB67A 32,43LH510 mati total.

Chasis LB67A LG 32, 43-LH510

Problem : Mati total……

Model ini paling sering dijumpai kerusakan pada ic BL Inverter MP3378 yang juga merupakan ic dc-dc step down converter.

Kerusakan disebabkan pin-output dc-dc konverter short dengan gnd (bisa diperiksa antara pin-16 dengan gnd).





Kecuali ganti MP3378, solusi lain untuk problem ini adalah dengan cara cangkok universal step down dc-dc converter. Sebab umumnya bagian BL Inverter tidak ikut rusak.







Caranya :

• Cut kaki pin-16 yang ke coil  L504.
• Cek lagi dengan ohm meter……antara kaki coil dengan gnd seharusnya tidak short lag
• Sediakan universal  stepdown dc-dc converter…..ajust output agar tegangannya 12v.
• Sambung  input dc-dc konverter pada tegangan Vin 19v pin-15.
• Sambung output dc-dc konverter pada kaki coil L504.





*****************

Panel lcd Samsung 48 pakai Tcon luar CY HH48R

• Panel ini menggunakan double gate-driver kiri-kanan (tanpa kupingan) yang di drive menggunakan pulsa CKV CKVB 1,2 dan 3.
• Disini digunakan sinyal umpan balik dari panel ke T.con yang dinamakan Mon_R dan Mon_L. Pada kondisi normal pin ini ada tegangan sekitar minus 4v. Jika panel kaca ada masalah, maka tegangan minus 4v tidak akan keluar dari arah panel kaca (tegangan nol), yang akan mengakibat kan tegangan Tcon Avdd, Vgh, Vgl mati protek. tetapai tegangan 3.3v dan 1.8v tetap ada.





• Untuk melumpuhkan protek power supply Tcon dapat di cut jalur Mon_L atau Mon_R, atau lepas R jumper.
• Jika problem pada jalur Ckv Ckvb, dapat dilakukan isolasi pada lokasi seperti pada gambar.









***********************88

Panel LC420WUG punya LG 42LD450 gambar loncat2.

Panel LC420WUG, LG42LD450
Gambar diam normal jelas.....dan loncat2 secara periodik ketika ganti gambar.....
Tapi bukan seperti  kasus slow motion.......yang biasanya disertai gambar bluur....yang disebabkan problem VGH..

Sebelum eksekusi.......halo2 dulu...."phone a friend"....mungkin ada yg pernah pengalaman.......

Dapat info dari mr Be Good pakarnya LG......klo panel model tsb cukup kuat, jadi jarang rusak, Tcon jadi satu dg mainboard......
Kerusakan mungkin disebabkan ic Level Shifter...

Download skema dulu......pakai ic apa sih level shifternya...
Setelah nemu tipe ic.....
Halo2 lagi...phone a friend.....siapa yg simpen MAX17119E
Dapat jawaban dari mas Rico Tandika.......dan ic segera dikirim.

Setelah MAX17119E ditangan....
Baru bongkar pesawat.......tapi saat dicoba....lho kok gambar sekarang gak muncul....hanya ada garis2 vertikal abu2 yg bergerak-gerak....

Cek ternyata tegangan output MAX17119E VHG_E dan VGH_O tidak nongol semuanya......sedang tegangan input VGH dua2nya ada...
Wis jelas memang MAX17119E yang masalah...!!!

Eksekusi...N
glepas.....gampang dan lancar......L
ha masangnya.......belum punya pengalaman babar blas model ic seperti ini.....
Butuh setengah hari coba pasang ic ini.....sama seperti saat belajar naik sepeda dulu, teori sih gampang....prakteknya ya bolak-balik jatuh, nabrak sana-nabrak sini
Di blower.....posisi geser....komponen samping ikut berubah posisi.......wis mumet
Setelah diulang-ulang......cek pakai pembesar 40x.... nampaknya dah OK....tapi saat dicoba gambar double...dan ada garis2 vertikal pd separuh layar....

Wah....kira2 solderan masih ada yg kurang kontak....
Wis solder manual saja dari samping....karena kalauo diamati memang memungkinkan......

Alhamdullillah....achirnya happy end...





********************

Panel LG gambar kadang bagus - kadang problem secara periodik

Pengalaman  Mas Rano

Problem seperti ini : https://www.facebook.com/onolonol.bonors/videos/vb.100004347637998/745872732234308/?type=2&theater

Solusi :
- perhatikn ditcon tuk vgh_0 dan vgh_E....
- bila gambr normal mestinya di vhg_0 teg + 26v( vgh)... atau vgh_E yg + nya....
- mkin juga kebalikanya vgh_0 menjadi teg - (vgl)...atau vgh_E - nya...

Dan saya sendiri hanya menyimpulkan dan vgh_0 nya aja yg diberi teg + 26v yg berasal dri teg vgh 26v... tp sblm diberi teg 26v..hendaknya jalur dri vgh_0 yg menuju ic di cut dahulu.... hal ini sering kita jumpai diseri cs/ls/lk/ld...yg menggunakan tcon trsbt....

*********************

Memahami fungsi dan kerja Kupingan.

Otak-atik kupingan, akan lebih baik jika kita dikit-dikit memahami fungsi dan kerjanya. Sehingga kalau mau main coba2 ada dasar teorinya yang bisa sedikit membantu.

Kerja panel lcd sebenarnya adalah seperti juga cara kerja sistim scanning pada layar CRT. Gambar tidak terbentuk satu layar penuh begitu saja, tapi ditampilkan garis-pergaris mulai dari garis paling atas layar terus gantian sampi kebawah, sehingga kita melihatnya sebagai satu bidang layar yang menyala penuh. Pertama yang akan dinyalakan adalah garis horisontal yang paling atas, kemudian ganti garis ke-dua, terus garis ke-tiga ……..dan selanjutnya sampai garis yang paling bawah. Kemudian diulang lagi mulai dari atas, semuanya dengan kecepatan yang sangat tinggi.

Lihat blok gambar diatas.

Adalah sebuah contoh ic kupingan yang mempunyai 256 output. Artinya ic ini mampu menyalakan 256 garis secara bergantian mulai dari atas (nomor 001)  sampai kebawah ( nomor 256). Jadi lebih gampangnya dikatakan bahwa ic kupingan kerjanya hampir mirip dengan sebuah kontrol lampu berjalan.

Apa fungsi  DI/O, DO/I, U/D ?

DI/O dan DO/I berfungsi sebagai Input/Output pulsa STV. Artinya jika DI/O berfungsi sebagai Input STV, maka DO/I akan berfungsi sebagai Output STV. Atau juga bisa juga bisa sebaliknya DO/I sebagai input dan DI/O sebagai output. Hal ini dikontrol oleh tegangan “H” atau “L” pada pin-U/D (Shift Direction). Dalam praktek perubahan tegangan ini akan menyebabkan gambar bisa dibolak-balik (inverted), karena ini akan mengontrol arah scanning garis2 horisontal mulai dari atas-kebawah atau sebaliknya dari bawah-keatas.
U/D (Up-Down) kadang dinamakan L/R (Left/Right).

Shift Register merupakan bagian utama sebuah ic Kupingan. Berfungsi mirip kerja control lampu berjalan. Pertama dia akan menyalakan garis yang paling atas, kemudian ganti garis yang kedua, ganti garis yang ke tiga….dan selanjutnya secara berurutan sampai garis yang terachir, kemudian diulang dari awal lagi.

 STV adalah kependekan dari  START PULSE VERTICAL. Nama lain yang kadang digunakan adalah SPV (Start Pulse Vertikal). Pulsa ini mengontrol atau memberi perintah agar Shift Register start pertama kali menyalakan garis nomor 001. Pulsa STV mendapat sinkronisasi dari sinyal Vertikal Sync.

Panel lcd kadang ada yang mempunyai 2 buah kupingan atau lebih. Ini tergantung resolusi vertikal panel tersebut. Misalkan panel menggunakan 2 buah kupingan contoh diatas, maka “resolusi vertikal” panel tersebut adalah 2 x 256 = 512 garis vertikal.

Dalam hal ini cara penyambungan sinyal STV adalah seperti gambar dibawah.



Pertama STV memberikan perintah start pada kuping atas. Setelah selesai scanning pada kuping atas, maka ic kuping atas akan mengoutputkan STV untuk memberikan perintah start scanning pada kuping ke dua.

Apa fungsi OE (Output Enable Control) ?

Sistim scanning gambar pada teknologi TV dikenal ada 2 macam, yaitu (1) Sistim Progresive dan (2) Sistim Interleaving). Sistim gambar sistem PAL (yang digunakan di Indonesia) menggunakan Interleving.

• Sistim progresive melakukan scanning garis secara berurutan mulai dari no 1,2,3…. dst.
• Sistim interlevaving melakukan scanning mulai dari garis nomor ganjil no 1,3, 5….dst ampai selesai kemudian baru dilanjut scanning nomor genap no 2, 4, 6….dst.

Pulsa OE  digunakan untuk mengatur sistem diatas.

Apa fungsi Level Shifter ?

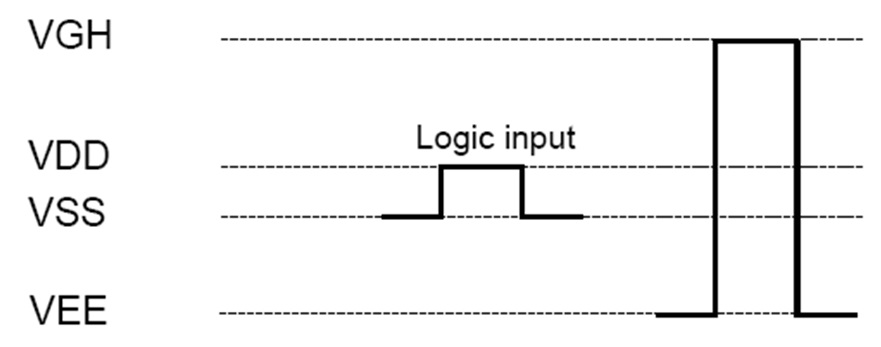

Level Shifter dibutuhkan untuk penyesuaian dari sirkit dgital yang mempunyai tegangan antara Vcc 3.3v dengan ground. Dengan sirkit Buffer Output yang mempunyai tegangan antara Vgh dan Vgl (yang mempunyai teganagan negatip).



Timing pulsa2 Kupingan.







*******************







Trik mengganti lampu BL Sony 32 protek kedip 6x

Sony 32 protek lampu BL dengan kode kedip 6x.

BL Inverter pakai BD9397.
Cek secara visual semua lampu BL nyala sepertinya tidak ada yang bermasalah….tapi kenapa tetap protek juga?
Biasanya kalau langsung ganti satu set BL baru ( terdiri dari 3 batang @ isi 8 lampu)…….maka problem akan terselesaikan.

Bagaimana kalau pakai sistim cangkok?

Agar tidak perlu ganti satu set.

Ini adalah trik yang kami gunakan untuk jika pengin pakai sistim cangkok, tidak perlu ganti satu set.
Perlatan yang diperlukan adalah sebuah BL tester yang diperlengkapi dengan "voltmeter digital" agar bisa terbaca jika ada perbedaan tegangan nol-koma.

Tester yang kami gunakan adalah seperti gambar ini.





Pertama test masing2  batang lampu led dengan led tester………..maka hasil pengukuran tegangan pasti tidak sama. Hal inilah yang menyebabakan protek BL.

Pengukuran dengan tester yang kami punya tersebut, untuk batang BL yang normal adalah 21.3v

Batang BL yang masalah akan menunjukkan tegangan yang lebih besar…..misalnya berubah menjadi 21.5v. Batang BL yang bermasalah disebabkan karena ada satu atau dua buah lampu BL yang bermasalah.

Hal ini dapat diselesaikan dengan mencari lampu mana yang bermasalah.

Sebuah Lampu BL yang normal kalau diukur dengan contoh tester, tegangan akan menunjukkan 2.9v. Kalau tegangan terukur lebih besar dari 2.9v, maka ini menunjukkan bahwa lampu BL tersebut bermasalah……dan perlu diganti.

Lampu BL yang rusak tidak dapat diganti dengan sembarang lampu BL.

Cari lampu BL ….yang jika sebuah lampu diukur dengan tester juga menunjukkan tegangan yang sama, yaitu 2.9v





Ini adalah salah satu contoh tipe batang lampu BL yang cocok untuk pengganti.





Pengalaman,…….jika ke-tiga buah batang lampu BL tegangannya berubah naik semua tetapi nilainya semua sama…..misalnya semua berubah terukur menjadi 21.5v……..maka tidak akan terjadi protek.

 Kesimpulan Sony dengan Inverter BD9397 akan protek jika tegangan ke-tiga batang lampu BL salah satu ada yang tidak sama. Kecuali itu kadang bisa menyebabkan ic Inverter menjadi panas……dan kadang timbul suara berderik.



Catatan :

Alat ukur BL tester merupakan alat yang tidak terkalibrasi dengan suatu standard. Oleh karena itu jika digunakan alat tester yang lain……..maka tegangan yang terukur ada kemungkinan bisa sedikit berbeda.















************************

Memahami Ysus Samsung







• Sirkit Ysus berfungsi untuk membangkitkan sinyal pulsa2 Ysus.
• Contoh skema diatas merupakan sirkit Ysus yang paling sederhana guna memahami cara kerja Ysus.
• Pulsa2 untuk Ysus dibangkitkan pada modul Logic-board (atau T.con).
• Dan kemudian diperkuat dan dibentuk menjadi tegangan yang lebih tinggi oleh oleh modul Ysus menjadi sinyal Ysus seperi gambar diatas untuk diumpankan ke modul Y Bufffer.
• Kehilangan sinyal Ysus menyebabkan layar gelap blank.

• Modul Ysus mendapat tegangan supply Vs dari modul Power-suply.
• Tegangan2 yang dinamakan Vsc dan Vset dibangkitkan sendiri didalam modul Ysus dari tegangan Va dengan bantuan  Switching regulator.
• Bentuk pulsa Ysus bisa sedikit berbeda pada masing2 pixel gambar, masing2 menetukan level kecerahan  sesuai gambar yang ditampilkan yang ditentukan dengan banyaknya jumlah pulsa Y sustain pulse.
• Modul Ysus merupakan bagian yang paling rumit dan dijumpai sering rusak pada pesawat plasma, karena disini sirkit bekerja dengan tegangan tinggi.
• Plasma Samsung produksi sejak 2010, kalau terjadi kerusakan akan menyebabkan Logicboard akan mendeteksi “error” sehingga menyebabkan tegangan VS_on mati (tegangan berubah menjadi nol). Tegangan Vs dan Va akan muncul sebentar terus hilang lagi.
• Kerusakan yang paling sering terjadi pada modul Ysus adalah IGBT yang short sehingga menyebabkan tegangan Vs hilang.
• IGBT yang short mudah ditandai dengan mengukur pakai ohm meter antara TP Vs dengan ground yang menunjukkan short ( nol ohm).
• IGBT rusak kadang bisa disebabkan ada C kecil yang warna biru yang yang dipasang antara kolektor-gate IBGT bocor atau IC driver IGBT yang rusak.
• Jarang terjadi kerusakan Ysus yang short menyebabkan power-suply rusak. Jika konektor jalur Va dilepas, biasanya tegangan Va akan muncul lagi.

• Sinyal Ysus disuply ke panel kaca melalui modul Y Buffer. Kadang digunakan 2 buah Y Buffer, yaitu Upper dan Lower.
• Y Buffer  mengatur scanning sinyal Ysus ke panel kaca untuk menyalakan elektrode Y1 yang paling atas secara berurutan dan bergantian hingga ke Y480 yang paling bawah melalui beberapa kabel flexy.
• Y Buffer umumnya mempunyai beberapa buah ic Bufffer.
• IC Y Buffer umumnya mendapat suply tegangan 5v dari modul Ysus.
• Kerusakan ic Y Buffer menyebabkan gejala blok hitam horisontal
• Kabel flexy yang kurang kontak menyebabkan gejala adanya satu atau beberapa garis hitam horisontal





Berapakah besarnya tegangan2 yang bekerja pada modul Ysus.

• Tegangan tergantung dari panel yang digunakan.
• Data tegangan bisa dilihat pada kertas label yang ditempel dibelakang panel bagian atas.
• Tegangan Vs dapat diajust pada modul power supply.
• Sedang tegangan Vscan diajust pada modul Ysus.





Baca : Apakah IGBT itu



****************************



















Memahami Ysus LG 42PJ350

Apa yang dapat kita pelajari dari gambar Ysus LG 42PJ350 diatas.

1. Tegangan2 pada modul Ysus maupun Zsus dapat dilihat pada label yang menempel dibelakang panel.
2. FG atau Flying Ground. Merupakan ground untuk mengukur tegangan2 FG5v, FG15v, pulsa SCAN. FG tidak nyambung dengan ground chasis. Screw FG harus dipasang, karena menghubungkan FG Ysus dengan FG Y Buffer. Kalau lupa tidak dipasang akan mengakibatkan Ysus rusak.
3. T502 adalah tranfo switching untuk menghasilkan tegangan FG5v, FG15v dan 18v dari tegangan Vs.
4. Disini label tertulis 15v….tapi kenyataan terukur 17v-18v.T501 adalah tranfo switching untuk menghasilkan tegangan2 –Vy dan Vsc dari tegangan Vs.
5. TP SCAN adalah merupakan pulsa2 output dari  sirkit Ysus
6. Sirkit Ysus prinsipnya merupakan amplifier atau penguat achir pulsa dari Logicboard (T.con) yang diinputkan lewat konektor P101.
7. Modul Ysus mendapat tegangan suply  Va, Vs dan M5v dari PSU (konektor P201).
8. Logicboard mendapat suply tegangan 15v(18v) dan 5v dai modul Ysus (konektor P101).

******************

Blok Diagram Tcon Samsung 40 inch

Contoh Blok Diagram T.con panel Samsung FHD tanpa kupingan.

• Mempunyai 2 buah COF(Chip On Flexy dengan ic 720CHX4)
• Pembangkit tegangan2 AVdd, 3.3v,Von dan Voff adalah IC3 MAX9591
• Pembangkit tegangan Gamma adalah IC OP2 EL5411
• Pembangkit pulsa2 VKV, CKVB, STVP adalah IC1 MAX17121. IC ini mendapat tegangan suply Von dan Voff. Dan mendapat pulsa2 STV, CPV1,2,3,4 dari IC591 S100FAS atau ic T.con.
• Data gambar (AIPI) Rx0, Rx1, Rx2, Rx3, Rx4, Rclk dari T.con disambung ke ic COF.

----

Contoh Blok Diagram T.con panel Samsung 40 inch dengan kupingan kiri-kanan (masing2 3 buah)

• IC Kupingan S6CG101 kiri-kanan mendapat suply tegangan Von, Voff, AVdd, Vin, 3.3v dari ic dc-dc dan mendapat pulsa2 Control data dari ic T.con
• IC COF Data mendapat tegangan2 Gamma, Vcom, Avdd dan sinyal Data gambar.

****************

Modifikasi MB LB35B eks 39LN untuk 32LN

Modifikasi motherboard LG chasis LB35B eks 39LN Full HD ke 32LN HD.

• Pasang Konektor LVDS HD
• Tukar IC Flash
• Pindah R Option HW-OPT1 (FHD =3.3v, HD = 0v)
• Hasil gambar terbalik, dikoreksi dengan Remote Service LG

********************
