Sering baca2 postingan di Fb atau Youtube......

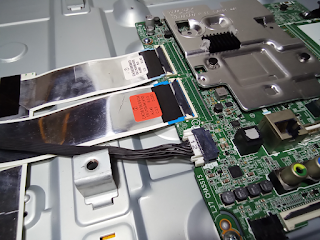

Solusi problem panel LG yg menggunakan konektor spt gambar ini (60-pin)........adalah dg coba2 isolasi.......coba2 isolasi nomor sekian sampai sekian....coba tambah/atau coba kurangi yg diisolasi...,,,yg kdg2 tdk tepat.
Ini disebabkan karena mereka belum paham fungsi masing2 jalur2 konektor Tcon tsb.
Jalur konektor Tcon dibagi menjadi 4 bagian, yaitu
• Jalur2 data sinyal Gambar TX P/N 0 sampai TX P/N4
• Jalur2 tegangan GAMMA
• Jalur2 tegangan suply Vcc
• Jalur2 Sinyal GATE-DRIVER Clk1 sampai Clk10
Penjelasan :
- Jalur2 data Sinyal gambar & jalur2 tegagan Gamma ....Jangan sekali-kali isolasi bagian ini.
- Jalur2 tegangan Vcc....isolasi jika menyebabkan dc-dc protek.
- Jalur2 sinyal Gate-driver........isolasi sebelah jika problem layar gelap. Problem layar gelap tdk bisa di cek dg cara melepas konektor sebelah/supaya gbr separuh kiri atau kanan.
*******************
