Untuk memahami bagaimana kerja Row-driver dengan sedikit lebih detail. Maka kami berikan disini contoh salah satu tipe ic Row-driver yang dipakai pada panel single-directional tipe S6C067.
Dengan demikian kita akan lebih memahami apa fungsi-2 pulsa yang terdapat pada kupingan.
Gbr.1 Pin kaki-kaki S6C0657
Input terdiri dari :
- Suply Vgh
- Suply negatip Vgl
- VDD suply 3.3v
- Gnd
- DOI data Output/Input
- CPV Pulsa Clock
- OE Kontrol on-off
- SEL = Kontrol pilihan jumlah shift-register yang aktip dipakai
- U/D = Kontrol arah scaning Up/Down (membalik gambar)
Output :
- Mempunyai 263 output shift-register.
Gbr.2 Blok diagram S6C0657
Gbr.3 Bentuk Timing pulsa-pulsa

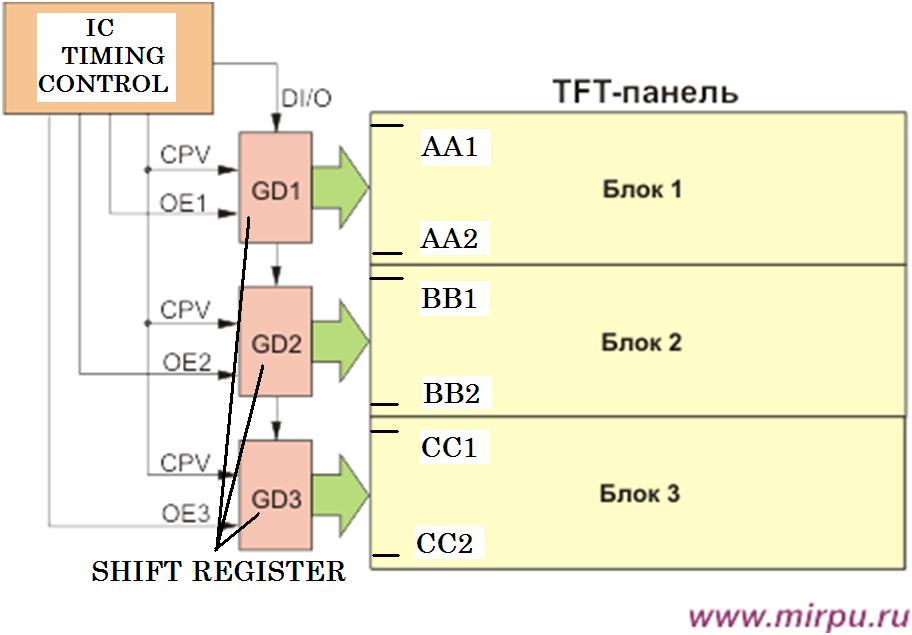

Gbr. 4 Contoh Konstrusi blok panel yang menggunakan ic S6C0657
Penjelasan Gbr.4 pemakaian S6C0657 pada sebuah panel-kaca.
- IC Timing kontril meng-outkan pulsa2 kontrol CPV, OE, DIO.
- Saat start pertama, OE1 “on” meng-aktikan Shift-register.1 terlebih dahulu. Sementara OE2, OE3 “off”.
- Dimulai start scaning dengan garis AA1.
- Jika Shift-register.1 scaning sudah sampai AA2, maka ganti yang aktip “on” adalah Shift-register.2. Sementara OE1 dan OE3 “off”.
- Jika scaning dari BB1 sampai BB2 telah selesai, maka yang aktip kemudian akan ganti OE3.
- Demikian terus selanjutnya……scaning berulang dari AA1 bergantian sampai CC2 membentuk sebidang gambar.
Gbr.5 Level tegangan pulsa-2
- Level pulsa CPV, OE, DIO output dari ic Timing kontrol adalah 3.3v
- Level pulsa DIO dari Shift-register adalah 3.3v + Vgl.
- Level pulsa Shift-register yang ke panel-kaca adalah Vgh + Vgl.
Bahan tulisan dikutip dari : Драйвер строк S6C0657 для панелей TFT
*****************
